Cổng âm sàn là thiết bị dùng cho cổng mở xoay, động cơ đặt âm dưới sàn nên còn được gọi là bản lề âm sàn tự động. Khi hoạt động, lực đẩy từ motor truyền trực tiếp tới bản lề xoay, nếu nhìn từ bên ngoài gần như không thấy phần động cơ. Cấu tạo cơ khí cổng âm sàn chắc chắn, chịu lực có thể lắp cho cánh bằng thép, gỗ, inox, nhôm đúc nặng tới 600Kg/cánh.
Cổng âm sàn – Sự chọn lựa đẳng cấp, thẩm mỹ cho nhà riêng, biệt thự
Cánh cổng đặt trực tiếp lên phần ngõng của đế âm, cố định chắc chắn bằng bulong hoặc hàn. Phần đế mô tơ nằm âm dưới nền cổng nên loại này còn có tên gọi khác là bản lề âm sàn tự động. Ưu điểm cửa mô tơ âm sàn là tính thẩm mỹ cao, kín đáo được thiết gioăng cao su chống nước theo tiêu chuẩn IP 67. Mô tơ được đặt trong hộp thép hoặc inox có đường thoát nước đảm bảo phần đế không đọng nước, khô ráo (5).
Khi đóng lại hoàn toàn mô tơ sẽ khóa chắc ở vị trí đóng. Do cánh cổng được đặt trên ngõng quay của mô tơ nên khi đóng mở cánh cổng không bị rung lắc. Về giá thành mô tơ âm sàn có giá thành cao các loại khác.Việc thi công cũng phức tạp hơn loại tay đòn. Nhưng bù lại là tính thẩm mỹ, an toàn và tin cậy.
Lưu ý nhỏ khi lắp động cơ âm sàn
Khi lắp đặt mô tơ âm sàn chúng ta cần lưu ý phần thoát nước cho đế âm. Mặc dù được thiết kế để chịu nước nhưng nếu bị ngập nước quá lâu và thường xuyên. Điều này cũng sẽ ảnh hưởng tới tuổi thọ của mô tơ, nhất là với thời tiết nồm ẩm nhiệt đới như Việt Nam.

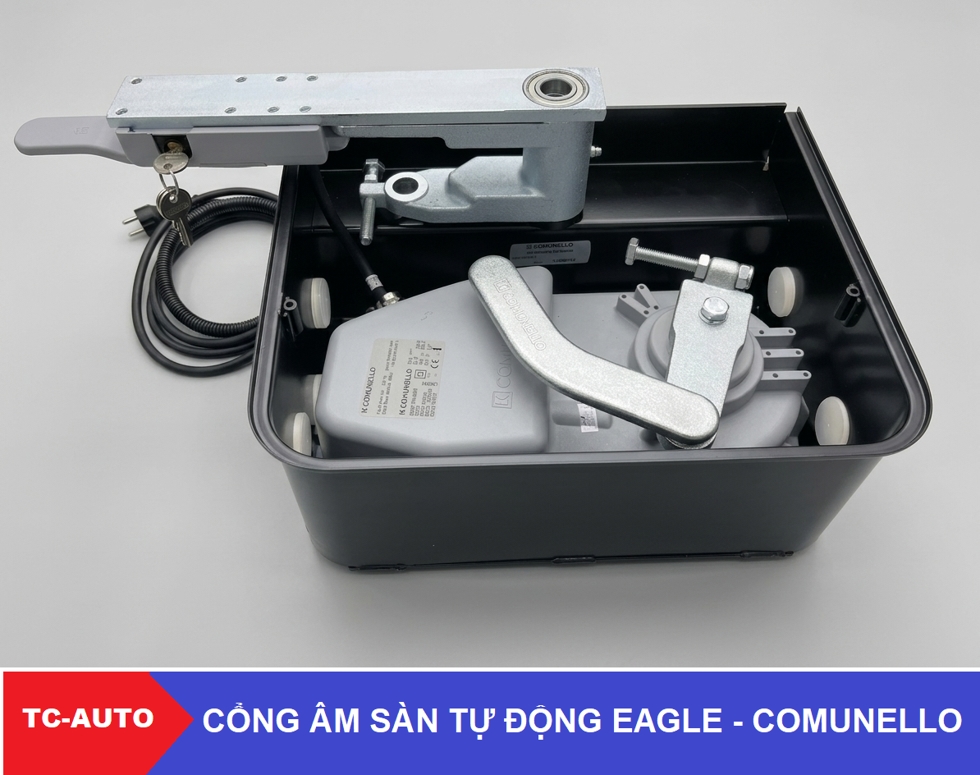

Cổng âm sàn Comunello ( Italy)
Comunello là thương hiệu nổi tiếng trong lĩnh vực tự động hóa tại Italy. Là hãng đầu tiên sử dụng công nghệ phủ sơn tiên tiến đặc biệt chống lại sự ăn mòn hóa chất, nước mưa. Động cơ điện áp thấp DC-24V kết hợp với hệ thống bánh răng chuyển đổi tạo lực đẩy mạnh mẽ ( dùng cho cánh nặng ~ 600Kg).
Thông số kỹ thuật
| Thông số | EAGLE 350 (24V) | EAGLE 350 (230V) |
| Nguồn cấp động cơ | 24V | 230V ~ 50Hz |
| Công suất tiêu thụ | 150W | 280W |
| Dòng điện tiêu thụ | 6.5A | 1.2A |
| Mô-men xoắn tối đa | 220 Nm | 300 Nm |
| Chu kỳ làm việc | Hoạt động cường độ cao (Intensive use) |
50% |
| Cấp bảo vệ | IP67 | IP67 |
| Cấp cách điện | Cấp 3 (SELV – điện áp siêu thấp an toàn) |
Cấp 1 (tiếp địa) |
| Thời gian mở góc 90° | Khoảng 12 giây (có thể điều chỉnh) | Khoảng 19 giây |
| Khối lượng động cơ | 11.3Kg | 11.6Kg |
Thiết bị nhập khẩu 100% đảm bảo chất lượng theo tiêu chuẩn Châu Âu
Phần hộp đế âm làm bằng thép sơn tĩnh điện có độ dày từ 2mm-5mm bảo độ chắc chắn, các chi tiết như ngõng, khóa, trục quay được gia công chính xác. Mạch điều khiển cổng Comunello có chế độ cài đặt tự động chỉ với 1 vài thao tác đơn giản là có thể đưa vào sử dụng.
Tất cả các bộ phận của cổng âm sàn Comunello đều được nhập khẩu Italy và dập chìm thương hiệu. Phụ kiện đồng bộ nên gần như không có sai số giữa các linh kiện với nhau, đảm bảo sự ăn khớp và chất lượng đồng đều giữa các linh kiện.

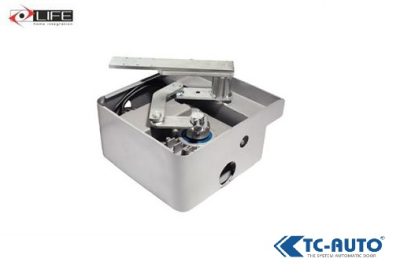

Motor cổng mở quay âm sàn tự động Life Home
Bộ mô tơ cổng âm sàn tự động gồm: mô tơ, ngõng khóa, đế âm , mạch điều khiển cổng, điều khiển từ xa, cảm biến an toàn ( như hình ảnh). Ngoài ra, khi khách hàng muốn sử dụng thêm các chức năng khác như điều khiển qua điện thoại… cần bỏ thêm chi phí.
Thông số kỹ thuật motor âm sàn ERGO
Để thiết bị có thể hoạt động ổn định và tuổi thọ cao cũng như tránh phát sinh lỗi, hư hỏng trong quá trình sử dụng. Khách hàng nên sử dụng các loại motor có tải trọng ( theo nhà sản xuất) cao hơn trọng lượng cánh thực tế.
Cánh cổng cần được lắp đặt chính xác và đảm bảo an toàn. Bản lề trên của cổng nên sử dụng bản lề cối xoay để giảm thiểu lực ma sát. Sau đây là thông số kỹ thuật của motor cổng âm sàn tự động Life Home ( Model: ERGO 24V và 230V):
| Model | ERGO 24V -230V |
| Max. gate leaf weight ( Tải trọng cánh tối đa) | 700Kg |
| Max. gate leaf length ( Chiều rộng cánh) | Tối đa: 3.5 mét/cánh |
| Motor power supply (Nguồn cấp mô tơ) | DC-24V or AC-230V |
| Operating temperature (Nhiệt độ ) | Từ 2.5 giây – 6 giây |
| Protection class ( Tiêu chuẩn bảo vệ) | IP67 |
| Intermittence ( Tần xuất hoạt động) | 35% |
Ưu điểm cổng âm sàn tự động ERGO
Trong số các loại mô tơ âm sàn cho cổng xoay, Ergo là một động cơ có tuổi thọ cao. Các tính năng cơ học của nó thuộc loại bền nhất trên thị trường. Phần vỏ mô tơ được thiết kế đảm bảo sự vững chắc, hoạt động im lặng và độ tin cậy lâu dài.
Cổng âm sàn tự động ERGO có thể lắp đặt cho cánh cổng có trọng lượng ~ 700Kg/cánh. Và có 02 tùy chọn đế âm sử dụng thép hoặc inox. Mạch điều khiển có thể kết nối với bộ điều khiển cổng từ xa qua điện thoại thông minh LT3X. Một số ưu điểm dễ thấy trên mẫu cổng âm sàn ERGO như:
– Có sẵn hai phiên bản mô tơ DC-24V và AC-230V
– Kết cấu phần truyền động motor bằng nhôm bền, nhẹ.
– Bánh răng được làm bằng vật liệu đúc chắc chắn, chịu lực
Bản lề cổng âm sàn tự động thực sự phù hợp với những ngôi biệt thự đẳng cấp. Kết hợp với những cánh cổng nhôm đúc được thiết kế tinh xảo và bề thế. Thì mô tơ âm sàn là một sự chọn lựa mà khi lắp đặt cổng chúng ta nên cân nhắc.
Mô tơ âm sàn cổng tự động Vulcan V2
Tương tự như mẫu cổng âm sàn Life Home, V2 là một nhà cung cấp thiết bị đóng mở cổng tự động từ Italy. Được thành lập năm 1985, với gần 40 năm phát triển V2 hiện có đã mặt ở nhiều quốc gia. Nền tảng công nghệ tốt, vì vậy dù ra đời sau nhưng hiện tại V2 đã trở thành một trong những nhà cung cấp thiết bị cổng lớn hàng đầu tại Ý.
So với mẫu motor cổng Life Home thì V2 có thiết kế motor khá tương đồng. Với phần mô tơ được thiết kế theo tiêu chuẩn IP-67, phần vỏ sử dụng là nhôm hợp kim giúp tản nhiệt khi mô tơ hoạt động liên tục. Cùng với đó, mô tơ âm sàn tự động V2 cũng có các tùy chọn động cơ AC-230V và DC-24V.
Bộ phụ kiện tiêu chuẩn mô tơ âm sàn ERGO, V2 VULCAN
| Mô tả hàng hóa thiết bị | Số lượng |
| Mạch điều khiển cổng Life Home DC- 24V/AC-230V | 01 chiếc |
| Vỏ hộp nhựa ABS bảo vệ mạch điều chống nước | 01 cái |
| Motor âm sàn ERGO, V2 VULCAN AC-230V/DC-24V (tùy chọn ) | 02 chiếc |
| Đế âm sàn thép sơn tĩnh điện ( Inox tùy chọn) | 02 cái |
| Ngõng khóa, trục quay, bi tì | 02 bộ |
| Bộ khóa mở khóa ly hợp) | 02 bộ |
| Điều khiển từ xa ( ~ 100m) | 02 chiếc |
| Chìa khóa mở khóa ly hợp | 02 chiếc |
| Bộ cảm biến an toàn tự động đảo chiều ( tặng kèm) | 01 bộ |
| Sách hướng dẫn lắp đặt và túi phụ kiện khác | 01 bộ |
Trên đây là các phụ kiện tiêu chuẩn cho 01 bộ thiết bị cổng tự động loại âm sàn 02 cánh. Với cổng mở 04 cánh lưu ý cần gia công thêm dẫn hướng cho cánh cổng. Dẫn hướng có thể lắp đặt bên trên hoặc bên dưới cánh tùy theo từng vị trí.
Tại sao nên lựa chọn cổng tự động Italy
Life Home và V2 cả hai thương hiệu đều được cấp chứng chỉ ISO 9001: 2015 về hệ thống quản lý chất lượng. Đây là yếu tố quan trọng, khẳng định tiêu chuẩn cao trong việc quản lý quy trình sản xuất. Mạch điều khiển cổng âm sàn VLCAN và ERGO đều có chế độ tự động cài đặt và lập trình nhanh chóng. Cùng với đó là độ bền với mức hiệu suất cao đáng tin cậy.
Để đạt được chứng nhận ISO 9001. Các nhà cung cấp cần đáp ứng một loạt các yêu cầu được xác định bởi ISO – Tổ chức Tiêu chuẩn Quốc tế. Hệ thống quản lý chất lượng được bên thứ ba xác nhận định kỳ nhằm đảm bảo việc cải tiến liên tục các tiêu chuẩn.
Bảo hành chính hãng 02 năm
Tc-Auto đơn vị cung cấp và lắp đặt cổng tự động ERGO, V2 chính hãng từ Italy, đồng bộ đảm bảo chất lượng. Chính vì vậy chúng tôi luôn tự tin sẽ đáp ứng mọi nhu cầu lắp đặt của khách hàng. Thiết bị được bảo hành chính hãng 02 năm theo tiêu chuẩn nhà sản xuất
Sau thời gian bảo hành khách hàng được ưu đãi tới 50% chi phí bảo trì định kỳ tại Hà Nội. Chính sách ưu đãi được áp dụng cho tất cả khách hàng sử dụng thiết bị cổng âm sàn, cổng trượt tự động do đơn vị chúng tôi cung cấp và lắp đặt. Vui lòng liên hệ theo thông tin dưới đây:
