Để có một bộ cửa đẹp, vận hành ổn định và bền bỉ thì công tác chuẩn bị và lắp đặt rất quan trọng. Lắp đặt cửa kính tự động cần tuân thủ theo quy trình, đảm bảo các thông số chỉ sai sót trong phạm vi cho phép. Những sai sót trong quá trình lắp đặt sẽ ảnh hưởng trực tiếp tới hiệu suất, giảm tuổi thọ thiết bị. Nghiêm trọng hơn có thể gây mất an toàn trong quá trình sử dụng.
Tại sao gọi là cửa kính tự động ?
Cửa kính tự động là loại cửa được trang bị hệ thống điều khiển, động cơ giúp cánh cửa đóng mở hoàn toàn tự động. Phần cánh cửa cửa được làm bằng kính cường lực có độ dày từ 10mm đến 18mm ( tùy theo thiết kế). Sau đây là một số ưu điểm khi sử dụng cửa kính tự động thay cho cửa đóng mở bằng tay.
Ưu điểm nổi bật của cửa kính tự động
- Tiết kiệm không gian bên trong: Như chúng ta đã biết, việc lắp đặt cửa trượt tự động sẽ tiết kiệm được không gian hơn nhờ kiểu trượt sang 2 bên. Đây là nguyên nhân vì sao lắp đặt cửa kính tự động ngày càng được ưa chuộng. Nhất là khi mặt bằng tại các thành phố lớn ngày càng tăng. Không chỉ tiết kiệm được diện tích mà cửa trượt còn giúp việc bố trí nội thất bên trong dễ dàng hơn.
- Giảm thiểu tiếng ồn, bụi bẩn: Ngoài tiết kiệm được diện tích nhờ kiểu trượt lùa. Cửa trượt tự động còn giúp giảm thiểu ô nhiễm âm thanh và bụi bẩn. Nó cũng hiệu quả khi sử dụng kết hợp với quạt cắt gió để ngăn thất thoát nhiệt khi sử dụng điều hòa.
- Tạo không gian thoáng đãng, hiện đại: Phần cánh được làm bằng kính cường lực ( temper) nên giúp tầm nhìn thông thoáng, lấy được sáng tự nhiên. Hệ ray trượt và motor được giấu kín trong hộp kỹ thuật, tạo nên vẻ đẹp thanh lịch và sang trọng. Phong cách thiết kế này phù hợp với xu hướng kiến trúc hiện đại, đề cao sự đơn giản nhưng tinh tế.
- Thuận tiện khi mang theo đồ vật: Nhờ sử dụng cảm biến phía trên cửa nên mỗi lần đi qua thay vì phải dừng lại dùng tay mở cánh cửa. Cảm biến sẽ quét tự động và kích hoạt để cửa mở ra sau đó đóng lại khi người đi qua. Cơ chế hoạt động này đặc biệt hữu ích khi trên tay mang theo đồ vật hay bế trẻ nhỏ.
Quy trình khảo sát, tính toán lên bản vẽ
- Khảo sát mặt bằng thực tế:
Đầu tiên là cần khảo sát mặt bằng thực tế, đo kích thước chiều rộng, chiều cao ô cửa. Đánh dấu vị trí cấp nguồn điện, đặt ống gen điện với cửa sử dụng nút bấm không chạm hoặc hốc đá chân.

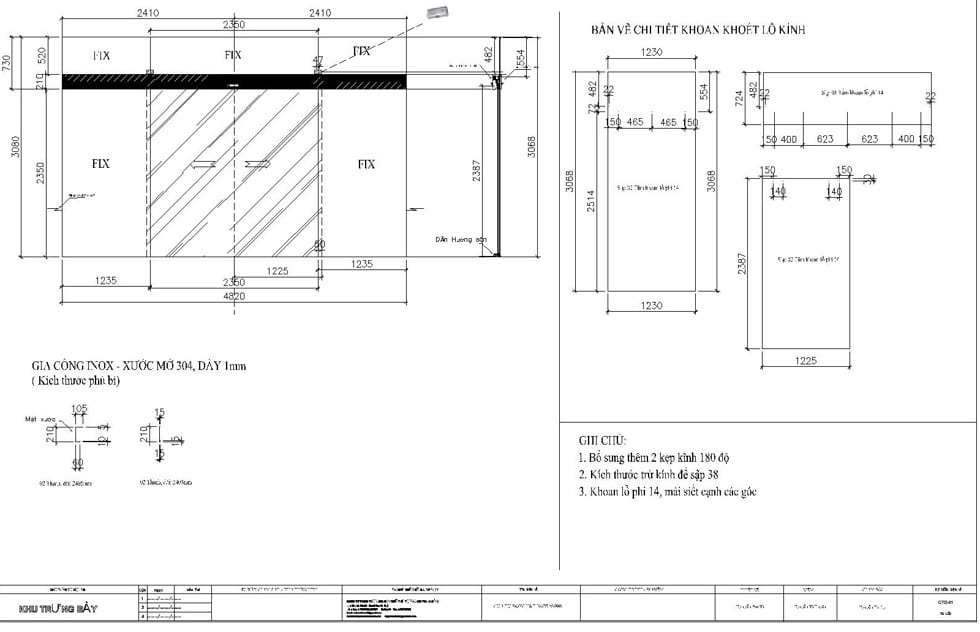

- Tính toán lên bản vẽ kỹ thuật
Sau khi có các số liệu thực thế trong quá trình khảo sát, lúc này sẽ tiến hành lên bản vẽ kỹ thuật. Tính toán trọng lượng cánh cửa, gia cố các điểm chịu lực. Tính toán chi tiết phần kính, lỗ khoan ..
- Tiến hành đặt inox, kính theo bản vẽ
Sau khi thống nhất kích thước thông thủy ” lối đi lại ” với chủ đầu tư, vật liệu, thông số. Tiếp đến là quá trình đặt hàng và tập kết hàng hóa tại công trình. Sau khi có đầy đủ vật tư, thiết bị sẽ tiến hành bước tiếp theo là lắp đặt hoàn thiện.
Các bước lắp đặt hoàn thiện bộ cửa kính tự động
Đầu tiên, trước khi tiến hành lắp đặt chúng ta cần chuẩn bị kỹ lưỡng các máy móc phục vụ lắp đặt như: khoan điện, khoan bê tông, máy cắt cầm tay. Tiếp đó là chuẩn bị các dụng cụ phục vụ thi công gồm: Thang, Giáo, nguồn điện thi công, cờ lê 10, 12,13,14, Tô vít 4 cạnh, bộ lục giác, Vít nở nhựa 8, mũi khoan…v.,v.. Sau khi chuẩn bị đầy đủ sẽ tiến hành lắp đặt theo các bước sau:
Bước 1: Treo ray và lắp đặt mô tơ, buly không tải
Sau khi định vị được rail trượt chúng ta tiến hành lắp đặt phụ kiện. Đầu tiên là lắp đặt công tắc nguồn vào phía bên phải của cửa. Sau đó là lắp đặt mô tơ cách đó một khoảng 5cm. Khi lắp đặt mô tơ cần lưu ý bắt chặt các bulong để khi hoạt động mô tơ không bị rung lắc.
Với buly không tải vị trí lắp đặt sẽ nằm phía đối diện với mô tơ. Buly được lắp phía bên trái của rail trượt cách điểm ngoài cùng khoảng 30cm. Đây là bước gá tạm thời buly trước khi nối dây curoa nên không cần bắt quá chắc.
Bước 2: Lắp đặt mạch điều khiển cửa lên rail
Sau khi lắp đặt mô tơ, lúc này chúng ta tiến hành lắp đặt mạch điều khiển cửa. Tùy theo dây nguồn và dây motor chúng ta xác định vị trí lắp đặt mạch điều khiển. Sau khi lắp đặt xong tiến hành bắt cố định mạch với rail trượt.
Trên hình là giắc cắm từ cầu đấu nguồn tới mạch điều khiển. Cần xác định đúng các chân cắm sau đó cố định giắc cắm vào mạch điều khiển.
Bước 3: Nối dây curoa và tăng chỉnh
Dây curoa được nối thành vòng tròn từ đầu buly của mô tơ tới phí buly không tải. Phần thừa của dây curoa chúng ta cắt bỏ. Sau đó sử dụng nối dây curoa để nối 2 đầu dây lại với nhau.
Sau khi nối dây curoa xong. Chúng ta tiến hành căn chỉnh lại dây ở phía buly không tải. Không nên để dây quá trùng hoặc quá căng
Bước 4: Đưa cánh cửa lên rail và bắt dây curoa
Tiếp đến là bắt con lăn và cánh cửa và đưa lên rail trượt. Sau khi đặt cánh cửa lên rail nhôm cần lắp chống nhảy ( chống lật cánh). Sau đó căn chỉnh 2 cánh cửa ở trạng thái cân bằng và khe hở trên dưới bằng nhau.
Như hình ảnh là tai gá thấp ( phần tai gá bắt với dây curoa bên dưới). Chúng ta tiến hành bắt tai gá thấp và nối với dây curoa. Có thể định vị luôn vị tai gá thấp để làm mốc cho tai gá cao.
Bước 5: Bắt tai gá trên và chốt chặn hành trình
Sau khi bắt tai gá thấp xong. Chúng ta đóng cửa lại hoàn toàn và bắt tai gá cao.
Khi đã hoàn tất các công việc trên. Chúng ta tiến hành bắt chốt chặn hành trình bằng cách. Tiến hành đóng và mở cửa hết hành trình sau đó siết chặt chốt chặn hành trình ( như ảnh)
Bước 6: Kiểm tra lại toàn bộ và chạy thử
Khi hoàn tất lắp đặt, chúng ta đóng cửa nhẹ nhàng bằng tay. Khi đóng cửa chú ý xem cánh cửa có va chạm với nhau khổng. Nếu bị va chạm cần chỉnh lại chốt chặn hành trình. Tương tự với chiều mở cửa.
Khi việc kiểm tra đã hoàn tất. Cần đóng mở cửa bằng tay từ 1 đến 2 lượt và theo dõi xem các chi tiết có va chạm với nhau hay không. Siết toàn bộ bulong lại và cấp nguồn cho cửa để hiệu chỉnh tốc độ trên mạch điều khiển. ( Xem hướng dẫn cài đặt các thông số trên mạch điều khiển)
Video hướng dẫn chi tiết từng bước lắp đặt
Bạn hãy kiên nhẫn xem hết video. Chỉ cần xem hết là có thể tự lắp đặt được bộ cửa kính tự động hoàn chỉnh. Về cao độ treo ray, mỗi một loại sẽ có cách cộng trừ riêng, vui lòng liên hệ nhà cung cấp để được hỗ trợ thêm thông tin.
Lưu ý khi lắp đặt cửa kính tự động
Trên đây là các bước để lắp đặt phần thiết bị cửa kính trượt tự động. Sau khi lắp đặt hoàn tất chúng ta tiến hành lắp đặt phần nắp che hôp kỹ thuật và dẫn hướng cánh cửa. Các loại phụ kiện cửa trượt tự động đều có cấu tạo tương tự nhau. Sau đây là một số lưu ý khi lắp đặt:
- Trước khi cấp nguồn điện cần kiểm tra đường ray xem có dị vật gì không, giới hạn hành trình cần siết chặt.
- Chốt chống lật ( chống nhảy cánh) cần kiểm tra kỹ đã lắp đặt hay chưa ?
- Dây điện cần bố trí gọn gàng, khoa học và được gim chắc chắn
- Cánh cửa hiệu chỉnh không quá cao cũng không quá thấp.
Trong quá trình lắp đặt nếu thấy bất cứ bất thường nào cần kiểm tra lại ngay. Căn chỉnh cánh kính cách nền từ 8mm đến 12mm. Không nên để cánh kính quá sát với nền cũng như không quá cao. Nếu cánh kính quá sát sau một thời gian sử dụng rất có thể cánh bị chạm nền gây quá tải hay vỡ cánh cửa kính. Ngược lại nếu cao quá sẽ làm thất thoát nhiệt, mất thẩm mỹ.
Tham khảo thông số kỹ thuật từng loại phụ kiện tại danh mục: CỬA TỰ ĐỘNG
