Cấu tạo của cổng tự động 4 cánh mở gấp

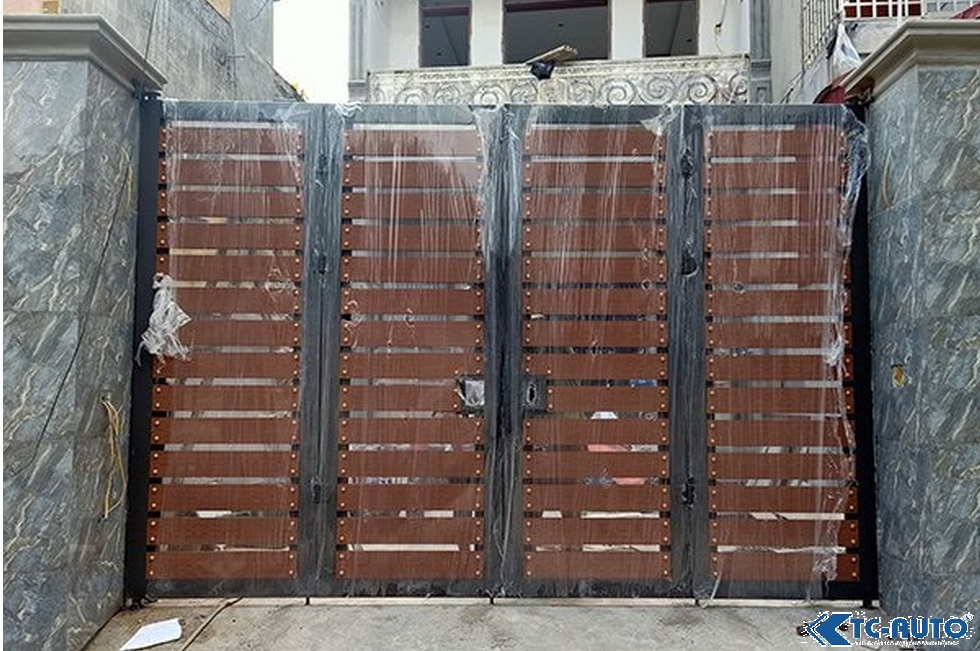

Cổng tự động 4 cánh là cổng có thiết kế 4 cánh mỗi bên 2 cánh. Khi mở ra 2 cánh sẽ gấp lại với nhau. Cổng 4 cánh thường thấy ở nhất là các biệt thự liền kề có khoảng sân nhỏ nếu thiết kế 2 cánh khi mở ra sẽ chiếm nhiều khoảng không gian. Cấu tạo cổng 4 cánh đóng mở tự động gồm có:
- Phần cánh cổng ( mỗi bên có 2 cánh được liên kết với nhau bằng bản lề), ray định vị, dẫn hướng cánh.
- Phần mô tơ tự động ( Sử dụng motor âm sàn hoặc tay đòn)
Lắp đặt cổng tự động 4 cánh cần lưu ý những gì ?
Nếu cổng 4 cánh đóng mở bằng tay không dùng mô tơ thì chúng ta có thể lựa để đóng mở theo chiều của bản lề. Nhưng nếu sử dụng motor thì điều đầu tiên là cần đảm bảo ” cánh cổng di chuyển trên một hành trình cố định“. Để cánh cổng có một quỹ đạo hay hành trình cố định thì cần bổ sung thêm dẫn hướng cánh trước khi lắp mô tơ:
Gia cố phần dẫn hướng cho cánh cổng
Đây là yếu tố bắt buộc nếu muốn lắp đặt mô tơ tự động cho cổng 4 cánh. Khi gia cố cần đảm bảo ray dẫn hướng đặt đúng vị trí, để cánh cổng khi đóng mở không bị ghì lại rất dễ dẫn đến quá tải động cơ. Phần ray dẫn hướng có thể bố trí phía trên cánh cổng hoặc phía dưới.
Tính toán góc mở để chặn hành trình sớm
Một điều cũng rất quan trọng và đáng lưu ý đó là khi lắp đặt hoàn tất cần tính toán góc giữa 2 cánh một cách hợp lý nhất. Không nên để góc giữa 2 cánh quá nhỏ rất dễ dẫn tới tình trạng bị kẹt do 2 cánh ép vào nhau.
Giống như cổng mở 2 cánh cổng mở tự động 4 cánh cũng lắp đặt các thiết bị cổng tự động bình thường tuy nhiên các đầu cánh số 2 và 3 cần gắn thêm dẫn hướng để cánh cổng di chuyển trên 1 đường thẳng cố định.
Cổng mở gấp 4 cánh sử dụng loại mô tơ nào là tối ưu nhất ?
Trong giới hạn bài viết chúng tôi sẽ tóm tắt ngắn gọn. Về cơ bản, cổng mở gấp 4 cánh có thể dùng 03 loại mô tơ để đóng mở tự động gồm:
Bản lề âm sàn tự động
Ưu điểm của bản lề âm sàn tự động là thẩm mỹ, chịu được tải trọng lớn nhưng thi công cần nhiều thời gian cũng như chi phí cao. Góc mở có thể tối ưu nhất có thể do động cơ đặt âm dưới nền.
Motor tay đòn tự động
Motor tay đòn có chi phí thấp hơn so với âm sàn, dễ lắp đặt. Nhưng nếu lắp cho cổng 4 cánh thì sẽ bị hạn chế góc mở ( không mở được tối đa do vướng thân motor).
Motor rùa hay loại gắn chân cánh
Về chi phí lắp đặt mô tơ rùa cũng tương tự như mô tơ tay đòn. Loại này cũng bị hạn chế góc mở do cánh cổng khi mở sẽ bị khống chế do thân mô tơ lồi ra so với mặt phẳng cánh.
Như vậy, trong 03 loại mô tơ cổng tự động có thể lắp đặt cho cổng 4 cánh thì sử dụng loại âm sàn là tối ưu nhất về góc mở. Nhưng chi phí lắp đặt cao hơn, tốn thời gian nhiều hơn, khó thi thi công hơn. Tùy theo nhu cầu khách hàng có thể lựa chọn 1 trong 3 loại motor trên khi lắp đặt. Hoặc liên hệ với đơn vị cung cấp để được hỗ trợ tốt nhất.
Tham khảo các loại mô tơ sử dụng cho cổng 4 cánh tạị danh mục:
