TÀI LIỆU DÀNH CHO KỸ THUẬT CỬA TỰ ĐỘNG H&T
Giới thiệu bộ điều khiển HT-S9000:
HT-9000 là mã ký hiệu của mạch điều khiển cửa H&T KOREA sử dụng cho các model cửa trượt : HT S-5000 và HT S-7000.
Cửa tự động hàn quốc H&T của chúng tôi sử dụng các vật liệu tiêu chuẩn, gia công chính xác từng phụ kiện nhỏ nhất. Ngoài ra, nó có chức năng kiểm soát truy cập liên quan đến hệ thống an ninh. Cửa tự động của chúng tôi cung cấp cho khách hàng một sản phẩm thông minh, tiện lợi thông và độ bền tương đương cửa Nhật Bản.
| Model | HT-S9000 ( sử dụng cho cửa HT-S5000 và HT S-700) |
| Motor ( Mô tơ) | DC-24V/90W |
| Nhiệt độ sử dụng | – 20*C tới +45*C |
| Tải trọng cánh tối đa | 120Kg/cánh |
| Công suất | ~ 15W trạng thái chờ và ~ 100W khi hoạt động |
| Mạch điều khiển | Điều khiển bằng vi xử lý HT.Ver01 |
| Nguồn cấp | Ac 180V~256V ( 50-60Hz) |

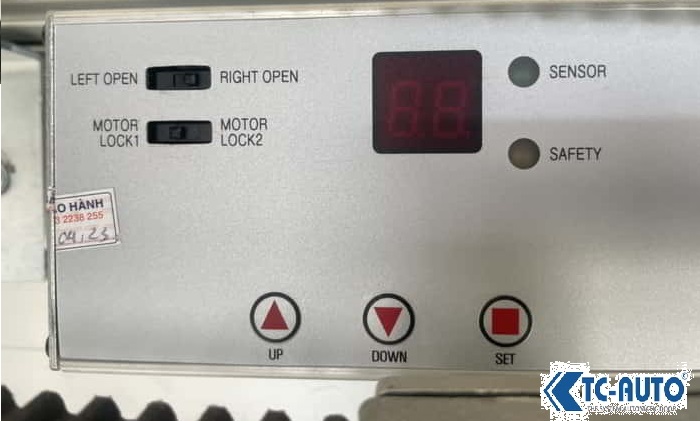

Cài đặt các thông số trên mạch điều khiển HT-9000
Tất cả các cài đặt menu chỉ có thể thực hiện được khi đóng cửa hoặc ở chế độ đóng. Ngoại trừ 모든 메뉴 đối với những trường hợp này, không thể cài đặt . Mỗi khi bạn nhấn nút SET, số từ 1 đến 7 sẽ được thay đổi lặp đi lặp lại.

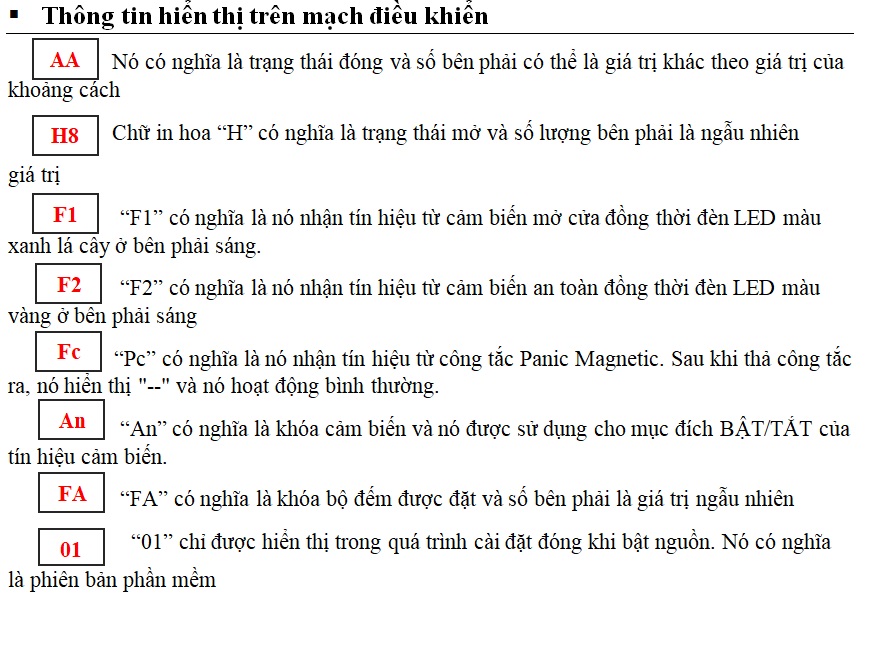

Nếu bạn thấy giá trị menu mà bạn muốn thay đổi, bạn có thể thay đổi cài đặt giá trị bằng cách nhấn nút LÊN/XUỐNG. Nếu bạn không nhấn nút trong 3 giây, chế độ menu biến mất. Trong trường hợp này, bạn nên nhấn lại nút SET. Trên màn hình LED, có hai bảng số. Cái bên trái là số menu, cái bên phải là giá trị cài đặt. Trong quá trình cài đặt, có một dấu chấm giữa hai số.
Thiết lập hướng mở cửa
Bạn cần nhìn vào hệ thống và đặt hướng mở. Nếu bạn thay đổi hướng mở cửa, bạn nên tắt nguồn và bật nó lên. Hãy thiết lập hướng mở cửa bằng cách gạt sang LEFT OPEN hoặc RIGHT OPEN. Giá trị hàng số 1 tương ứng với các giá trị cài đặt. Di chuyển lên xuống bằng nút UP hoặc DOWN.
Hiệu chỉnh các giá trị trong đó hàng thứ 1 tương ứng với các giá trị sau: ( Để bắt đầu nhấn nút SET )
- 0 : Cài đặt tốc độ mở : (1~9) Bạn có thể đặt giá trị từ 1 đến 9. Số càng cao thì tốc độ càng nhanh. (Giá trị mặc định là 8)
- 1 : Cài đặt tốc độ đóng : (1~9) Bạn có thể đặt giá trị từ 1 đến 9. Số càng cao thì tốc độ càng nhanh (Giá trị mặc định là 4)
- 2 : Mở Thời gian giữ mở cửa : (0~9) Bạn có thể đặt giá trị từ 1 đến 9.
- 3 : Cài đặt kiểu tăng tốc : (0~3) Bạn có thể đặt tốc độ tăng tốc tại thời điểm bắt đầu. Giá trị thấp hơn giúp khởi động trơn tru. Trong trường hợp chiều rộng cửa nhỏ và nhẹ thì nên hạ giá trị xuống.
- 4: Tốc độ khoảng giảm tốc: (0 ~ 9) Là tốc độ cửa chạy khi bắt đầu giảm tốc trước khi đóng hoặc mở. Giá trị càng lớn thì tốc độ càng cao
- 5: Dự ứng lực khi va chạm: (1~9) Cường độ quay trở lại là giá trị cường độ tại thời điểm cửa quay trở lại nếu một người hoặc một vật bị kẹt khi đóng hoặc mở cửa. Con số càng cao thì lực đẩy càng mạnh.
- 6 : Chức năng đặc biệt 1: (0 ~1)Bạn có thể đặt khóa điều khiển.
Nếu nó không được sử dụng, hãy đặt giá trị là “0”.
Nếu nó được sử dụng, hãy đặt nó giá trị là “1”
- 7 : Chức năng đặc biệt 2 (1~4) Mở phần cài đặt
(1) Mở 100% / Tự động đóng ( Chế độ bình thường)
(2) Mở 100% / Nhấn đóng-nhấn mở
(3) Mở 50% / Tự động đóng
(4) Mở 50% / Nhấn đóng-nhấn mở

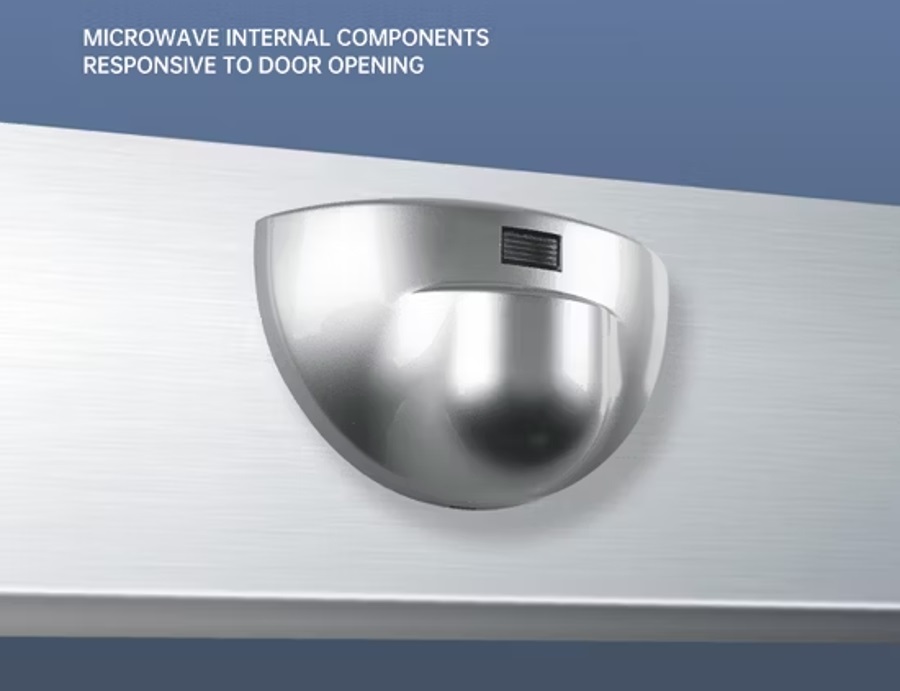

Đấu nối với cảm biến mở cửa

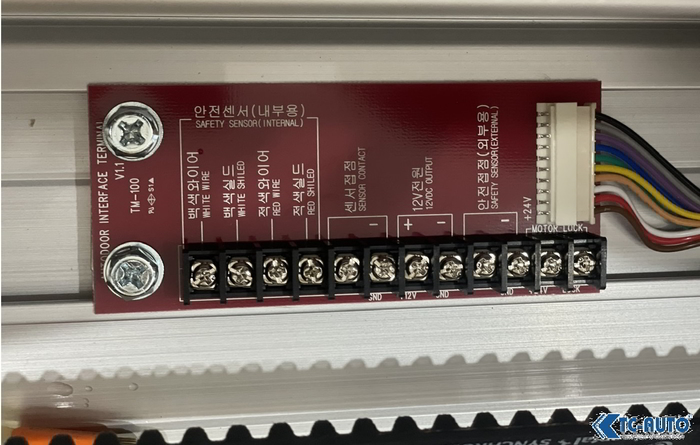

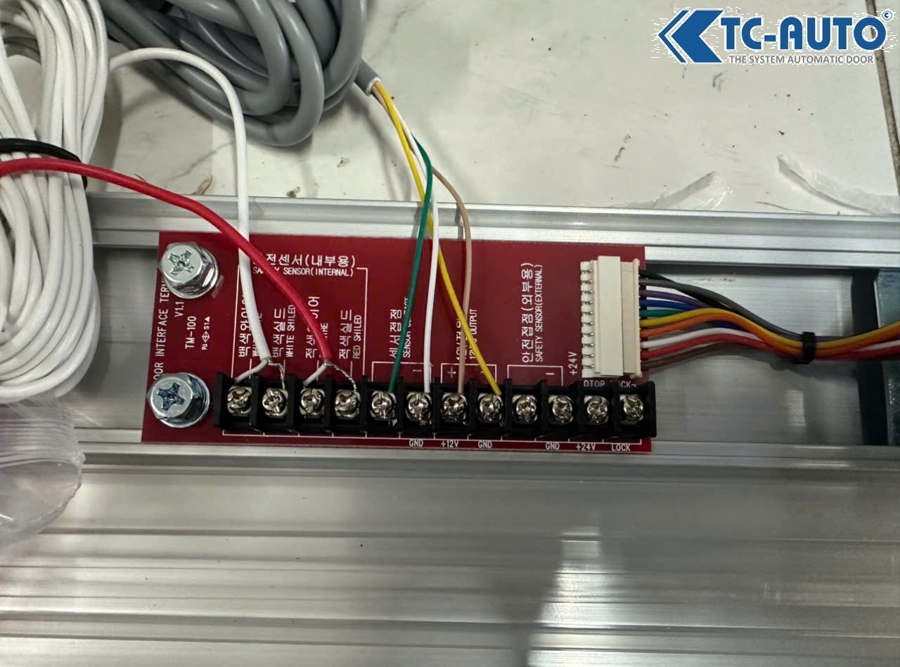

Trên cầu đấu cửa tự động hàn quốc H&T có 4 cầu đấu để đấu nối với cảm biến an toàn ( Loại chính hãng). Trong đó sẽ phân biệt màu dây ( Đỏ) – ( Trắng) . < Phần lõi > và < Vỏ>. Tiếp đến là chân cấp nguồn DC-12V và chân tín hiệu đấu nối với cảm biến mở cửa.
Ngoài ra nó cũng hỗ trợ thêm cầu đấu nối cảm biến an toàn ( không chính hãng) – SAFETY SENSOR ( EXTERNAL).
Cảnh báo lỗi
E1: Nó xuất hiện khi giá trị bộ mã hóa của động cơ bị lỗi. Bạn nên kiểm tra tổng thể các bộ phận như bộ điều khiển, động cơ, v.v.( chủ yếu lỗi bộ phận đếm vòng Encoder)
E2: Nó xảy ra khi nó bị kẹt trong quá trình mở cửa. Bạn nên kiểm tra xem cánh cửa có bị kéo lê trên sàn hay kêu lạch cạch hay khóa không.
E3: Nó xảy ra khi động cơ không di chuyển hoặc khoảng cách được đặt quá ngắn.
E4: Nó xảy ra khi tốc độ cửa nhanh hơn giá trị cài đặt. Nó xảy ra nếu bạn đẩy cửa. Nó xảy ra tốc độ cửa nhanh hơn giá trị cài đặt do lỗi của bộ điều khiển hoặc cửa bị kẹt. Bạn nên kiểm tra xem cửa có bị khóa hay không. Nếu không, động cơ hoặc bộ điều khiển có thể . Nó xảy ra khi tốc độ cửa nhanh hơn giá trị cài đặt. Nó xảy ra nếu bạn đẩy cửa. Nó xảy ra tốc độ cửa nhanh hơn giá trị cài đặt do lỗi của bộ điều khiển hoặc cửa bị kẹt một chút
Sử dụng bộ khóa 4 chức năng ( tặng kèm)
Bộ điều khiển từ xa YS-304 được tặng kèm khi khách hàng đặt mua ” cửa tự động hàn quốc H&T “. Thiết bị tặng kèm không có giá trị quy đổi thành tiền mặt hay các ưu đãi khác.
A – Chế độ khóa
B – Khóa 1 chiều
C1 – Mở cửa (Nhấn 1 lần *)
C2 – Giữ mở cửa ( Nhấn giữ 3 giây ***)
D – Chế độ tự động
Ở chế độ (C) khi sử dụng nhấn nút thì cửa sẽ tự động mở ra sau đó đóng lại. Trong trường hợp khách hàng muốn duy trì trạng thái mở cửa để vận chuyển hàng … thì giữ nút (C) trong vòng 3 giây. Sau khi chuyển sang chế độ giữ mở cửa, lúc này cửa sẽ luôn mở và chỉ đóng lại khi chuyển sang chế độ khác bất kỳ.
Với chế độ khóa 1 chiều (-) khách hàng có thể tùy chọn khóa chiều từ trong > ngoài hoặc ngoài > trong trong quá trình đấu nối cần lưu ý nếu sử dụng chức năng này.
Lưu ý: Nếu các mã lỗi trên xuất hiện, chế độ cài đặt tự động được kích hoạt khi TẮT nguồn điện sau 30 giây và BẬT nguồn điện trở lại. Sau 1 lần cài đặt tự động, cửa tự động sẽ không hoạt động nếu lỗi lại xảy ra. Ở tình huống này, bạn nên tắt nguồn và vui lòng liên hệ đơn vị cung cấp.
