Cấu tạo cửa trượt 4 cánh tự động Telescopic

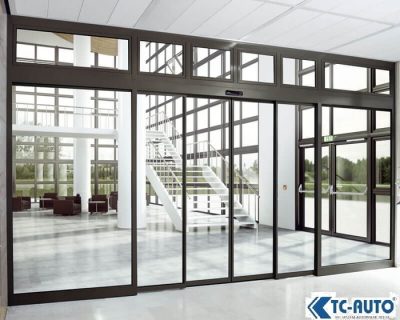

Về cấu tạo, cửa trượt xếp lớp 4 cánh sử dụng 2 đường rail thay vì 1 đường rail. Cửa trượt xếp lớp 4 cánh tự động có hai đường rail được kết nối song song nhau. 4 cánh sẽ di chuyển trên 2 đường ray này tạo thành 2 lớp cánh. Vì vậy, loại cửa này còn được gọi là cửa xếp lớp Telescopic.
Cấu tạo phần truyền động của cửa trượt xếp lớp tự động khá phức tạp. Với nhiều chi tiết khác nhau và cần phải lắp đặt chính xác. Việc căn chỉnh cần đảm bảo trong quá trình vận hành không bị va chạm. Khi di chuyển các cánh cửa sẽ di chuyển cùng một tốc độ .Cánh chính là các cánh 1 và 4 được nối với dây curoa chính. Cánh cửa số 2 và 3 được nối với dây curoa phụ.
Cửa trượt xếp lớp tự động là giải pháp tối ưu cho những không gian hạn chế chiều ngang. Ưu điểm là có thể mở rộng tới 75% khoảng trống thay vì 50% như cửa lùa thông thường. Cửa tự động mở trượt xếp không chỉ phù hợp với các showroom, siêu thị, gara ô tô.
Đặc điểm của cửa trượt xếp lớp tự động
Nhờ cơ cấu phần cơ khí được nghiên cứu bởi các kỹ sư hàng đầu và thử nghiệm nghiêm ngặt. Nên cửa trượt xếp lớp Telescopic – 100E khi hoạt động rất êm ái và trơn chu. Các phụ kiện sử dụng vật liệu cao đáp đảm bảo vận hành ổn định, dễ dàng căn chỉnh.
Mạch điều khiển và động cơ của bộ cửa xếp lớp Telescopic -100E là loại chuyên dụng. Sử dụng chung nền tảng với mẫu trượt tự động tải trọng lớn Tc-250S nên có khả năng chịu tải tốt. Theo tính toán tải trọng cánh tối đa có thể lên tới 100Kg/cánh *4
Do kết cấu và hệ rail đặc biệt nên cửa trượt xếp lớp tự động 100E sử dụng là rail 2 lớp. Khi phần tiếp xúc bị mòn, hư hỏng có thể thay thế riêng phần rail trượt mà không cần thay thế toàn bộ rail. Điều này giúp tiết kiệm chi phí và nhân công thay thế.
Một số ưu điểm của cửa trượt xếp lớp 4 cánh
- Mở rộng khoảng đi lại tối đa
Là yếu tố đầu tiên khi lắp đặt cửa trượt xếp lớp 4 cánh khi không gian mở được mở rộng tới 75%. Cơ cấu hoạt động và vận hành êm ái, sang trọng và đẳng cấp. Sử dụng chủ yếu cho những công trình đòi hỏi sự sang trọng như các Showroom trưng bày, trung tâm thương mại hay các nhà máy lớn.
- Sang trọng và đẳng cấp:
Cơ cấu hoạt động cửa xếp lớp 4 cánh tương tự như cửa 2 cánh. Đóng mở bằng thiết bị phát hiện chuyển động hoặc nút nhấn. Sau đó, tín hiệu được truyền tới mạch điều khiển, sau khi nhận lệnh hoạt động cánh cửa mở ra và trượt với vận tốc( có thể tuỳ chỉnh). Về gần cuối hành trình đóng/mở sẽ giảm tốc và sau đó tự động đóng lại một cách nhẹ nhàng.
- Hiệu ứng đẹp khi hoạt động
Với việc 4 cánh di chuyển cùng lúc khi hoạt động cửa trượt xếp lớp tạo hiệu ứng đẹp và đẳng cấp. Chính vì vậy cửa trượt xếp lớp tự động luôn là chọn lựa hàng đầu khi thiết kế cửa chính ra vào của các tập đoàn lớn. Nó không chỉ tạo một lối đi rộng hơn mà còn là điểm nhấn đáng chú ý khi lắp đặt tại sảnh đi lại chính.
Nhấn nút Δ Play để xem video
Để đảm bảo cánh cửa có thể chịu được những va chạm thì khi thiết kế, cánh cửa sẽ được bao quanh bằng viền nhôm, inox…để bào vệ phần kính bên trong.
Thông số kỹ thuật cửa trượt telescopic 100E
| Model | Telecopic 100E |
| Nguồn cấp | AC220V±10%,50/60HZ |
| Tốc độ mở | 300-550mm/s(adjustable ) |
| Tốc độ đóng | 200-550mm/s(adjustable ) |
| Tải trọng cánh tối đa | ≤2x150kg/≤4x100kg |
| Cánh cửa rộng tối đa | 1200-2700mm,2200-3900mm |
| Công suất | < 100W |
| Thời gian giữ mở cửa | 1-10S adjustable |
| Lực đẩy | > 100N |
| Nhiệt độ làm việc | -20°C – +50°C |
| Chứng chỉ chất lượng | CE/RoHS/AGS |

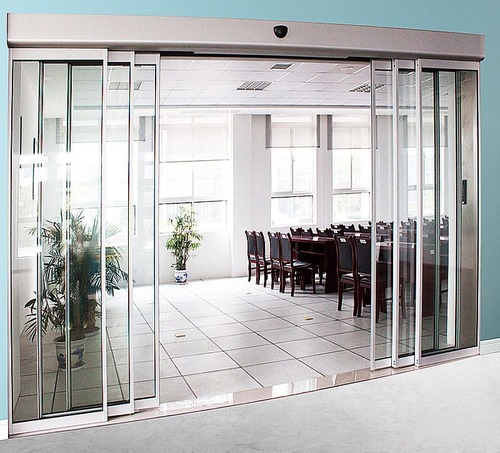

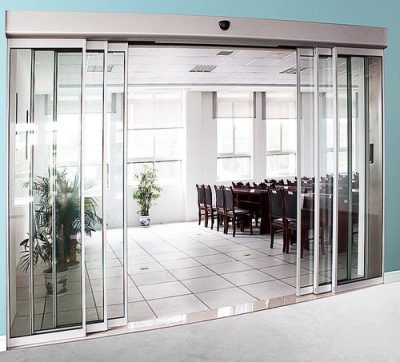

Khi đóng mở các cánh số 1-2 và 3-4 sẽ tạo thành 2 lớp xếp chồng lên nhau. 4 cánh cùng di chuyển nên tạo được không gian mở rộng hơn so với cửa trượt 2 cánh thông thường. TL-100E có tải trọng ~ 100Kg/cánh *4, 150Kg/cánh * 2 cánh.
Tư vấn lắp đặt cửa xếp lớp tự động 100E
Tc-Auto đơn vị chúng tôi hiện là một trong những đơn vị cung cấp thiết bị cửa tự động uy tín – chuyên nghiệp . Thiết bị cửa do đơn vị chúng tôi cung cấp và lắp đặt luôn đảm bảo về chất lượng. Được khách hàng tin cậy qua quá trình lắp đặt và sử dụng thực tế.
Cửa trượt xếp lớp tự động Telescopic 100E do đơn vị chúng tôi cung cấp được bảo hành chính hãng 12 tháng .Mọi thông tin và yêu cầu hỗ trợ quý khách hàng vui lòng liên hệ hotline để được hỗ trợ tốt nhất.
Trân trọng cảm ơn !
